Wenn man viel mit Epoxy arbeitet, verklebt man auch das Ebony Star Laminat für die Höhenräder mit dem Zeug. Ist etwas mehr Aufwand als Kontaktkleber, dafür wird das Ergebnis perfekt. Etwas Erfahrung schadet nicht, Schutzmaßnahmen empfohlen (Aktivkohlemaske und Handschuhe).
Eignet sich gut, um nicht mehr ganz frische Restbestände aufzubrauchen, hier das leider nicht mehr verfügbare 10-Minuten-Epoxy von R&G. Im nächsten Schritt wird gefräst.
Mit Kreissäge, Oberfräse und Bohrständer lässt sich einiges erledigen. Sind diese Werkzeuge nicht vorhanden oder mangelt es an Zeit, lassen sich die Zuschnitte online konfigurieren und kommen fertig ins Haus.
Wir testen das für unser BoxKite Mini 6-Zoll Dobson-Teleskop und ordern bei Firstlaser. Vor einer Woche bestellt, heute vor der Tür, nicht schlecht. Alles ist sorgfältig verpackt.
Unsere Bestellung besteht aus 3 mm Aluverbund und 12 mm Birke Multiplex, je nach Erfordernis wird gesägt oder gefräst. Löcher oder Ausschnitte bedeutet automatisch fräsen, diese Teile haben ebenfalls saubere Kanten, nur die Schutzfolie franst aus.
Der gefräste Aluverbund für den oberen Tubus ist 4/10 zu klein, hier müssen wir die gesägten Teile anpassen. Besser gleich alles gefräst bestellen. Die Holzteile scheinen zu passen, wie gut wird sich beim Zusammenbau zeigen.
Wegen der Mindestmaße von 20 x 15 cm für das Fräsen haben wir einige Teile kombiniert oder einseitig vergrößert, die kommen noch auf die Säge. Die Frontblende bauen wir selbst.
Für das Set könnte man fünf Jahre lang das „Himmelsjahr“ kaufen, man muss selbst entscheiden ob es das wert ist. Fangspiegelzelle und Kleinteile aus dem 3D-Drucker liefert ebenfalls ein Dienstleister, die Alurohre liegen schon lange im Regal. Jetzt kommen sie endlich zu ihrem Recht.
First light für den 10-Zoll-Spiegel, natürlich nur zu Testzwecken. Der Fokus wird erreicht, die Sterne sehen auch gut aus. Jetzt erst mal durchatmen.
Der Kite für den Prototypen des 10-Zoll BoxKite wird mit wasserfestem Weissleim in einer einfachen Helling verklebt. Die Panels kommen von Firstlaser und sind bereits mit Bohrungen und Ausschnitten versehen. Qualität und Masshaltigkeit sind exzellent, Expresszuschnitt ist allerdings ein Euphemismus, es dauert zwei Wochen bis die Teile in der Garage liegen.
Lagerverkauf bei Intercon in Augsburg. Original-Teile wie Alutuben, Spiegelzellen, Höhenräder und Rockerboxen vom 8 Zoll ICS AT bis zum legendären 14,5er GNU. Als Besucher kann man in Ruhe stöbern, in die Begeisterung über so viel Hochwertiges mischt sich auch Melancholie. Die Zeit der Manufaktur-Dobsons und des Selbstbaus geht zu Ende, heute sind andere Dinge gefragt. Was dort im Lager liegt, war mal state of the art und anderswo nicht zu bekommen.

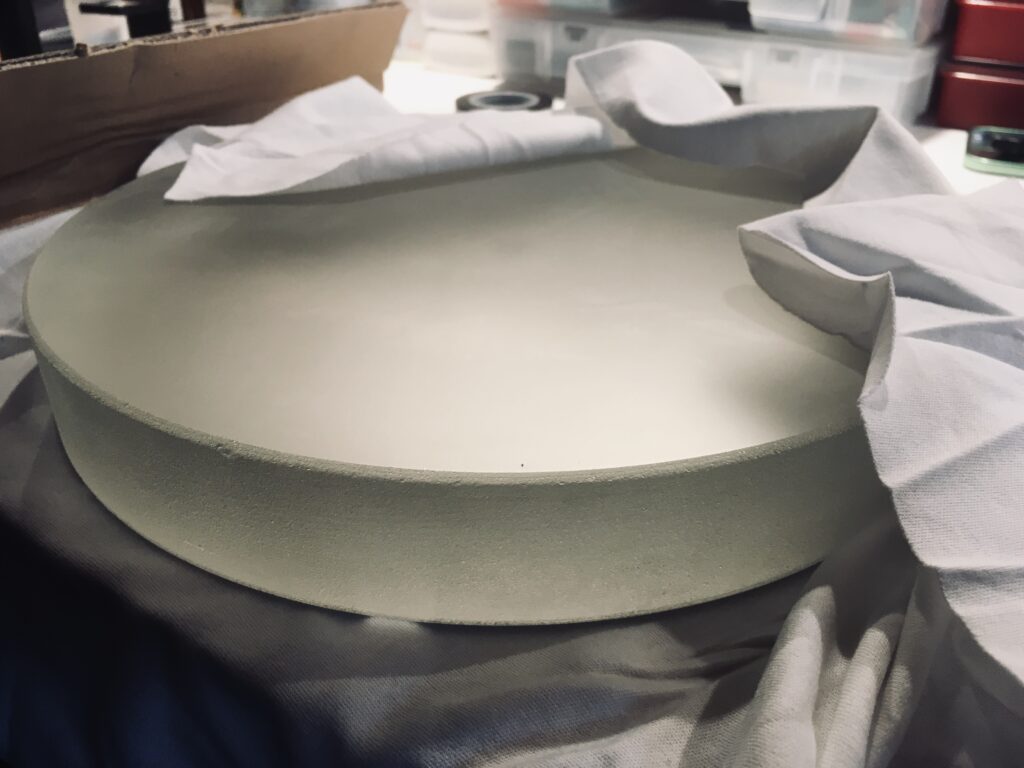

Am liebsten möchte ich das alles einpacken und den Teilen ein neues Zuhause geben. Gekauft habe ich einen 10 Zoll Spiegel mit perfektem Messprotokoll. Nächstes Jahr müssen sich die Galaxien warm anziehen.

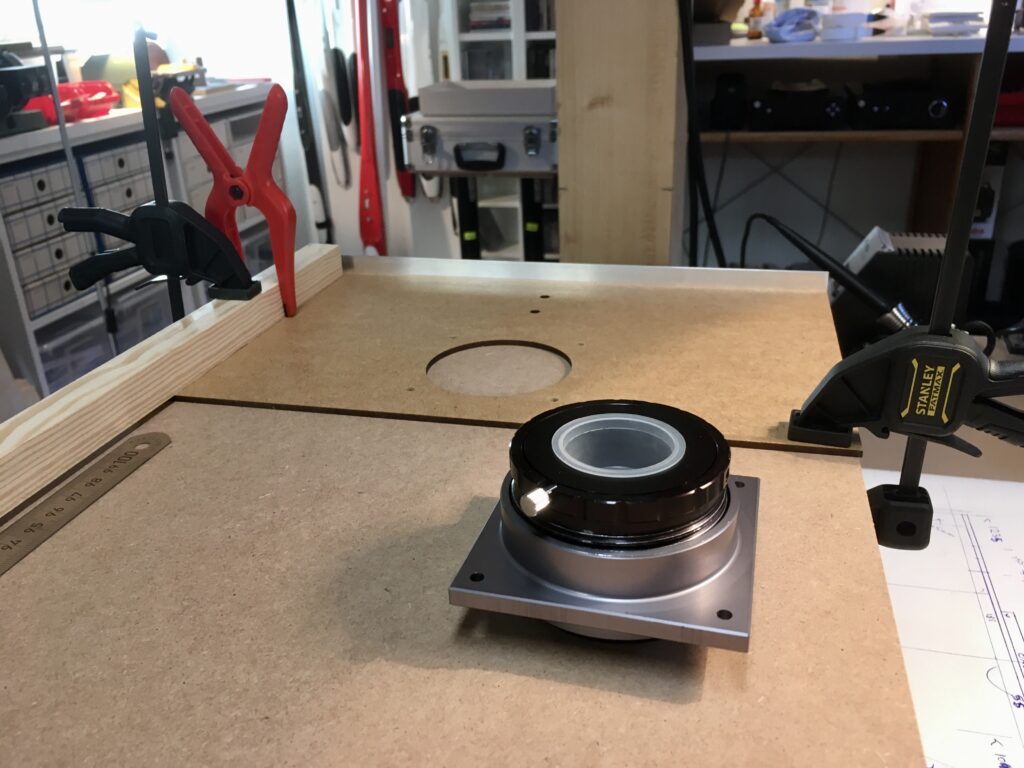

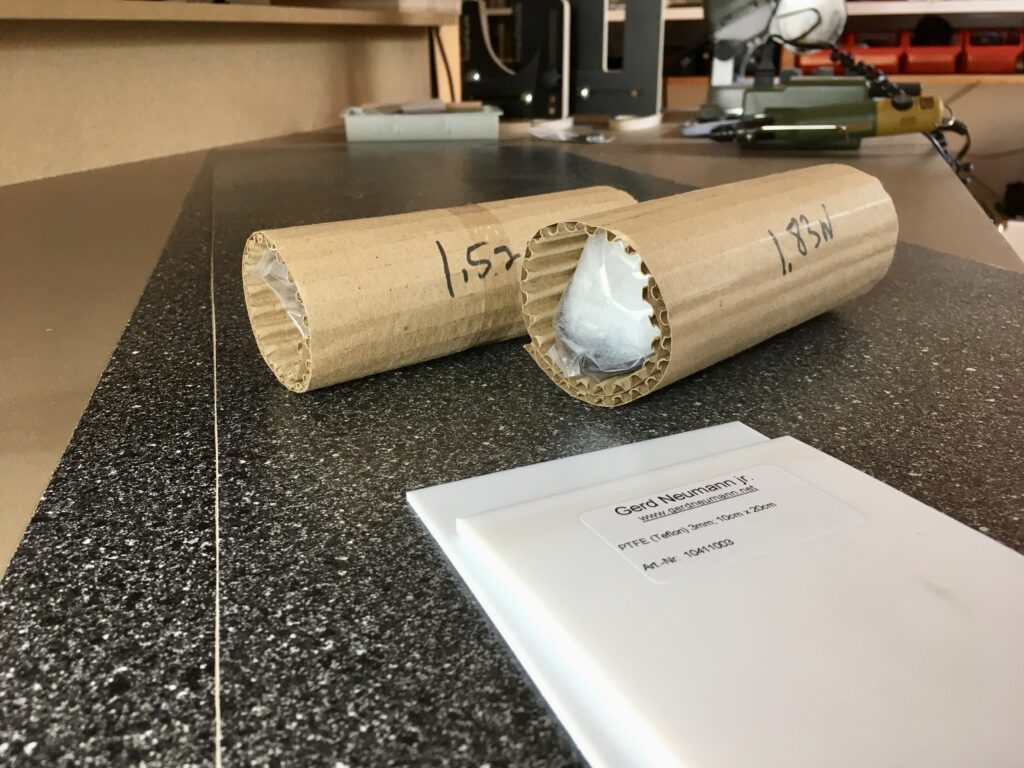

Beim Aufräumen zwei Fangspiegelhalter von Astrosystems gefunden. Ebony Star ist noch vorhanden, der Postbote hilft beim Auffüllen anderer kritischer Bestände.

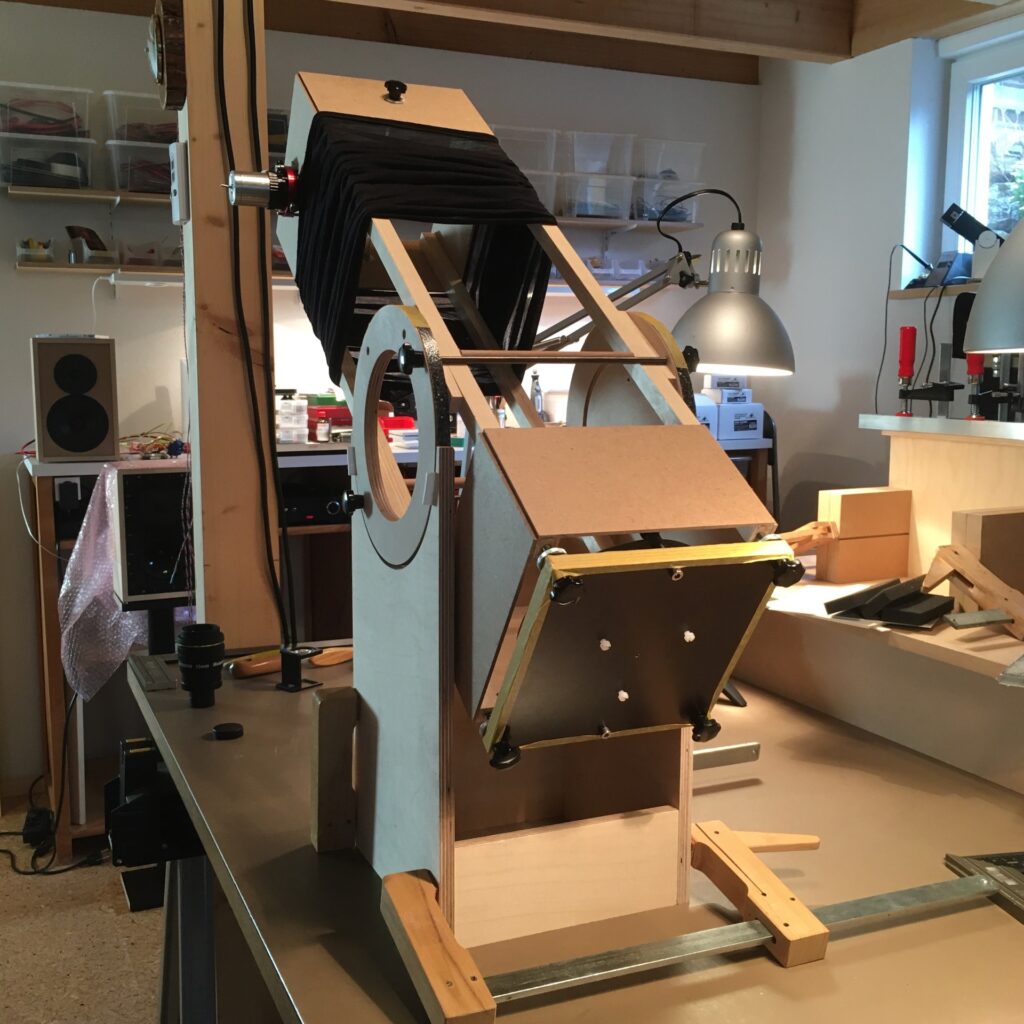

Der Prototyp des 6 Zoll f/5 BoxKite Mini geht seiner Fertigstellung entgegen, in zwei Wochen startet das BTM, dann ist er fertig. Und ich träume von einem kurz bauenden 8 Zoll f/5 BoxKite Compact.
Die meisten Selbstbauer verkleben Ebony Star mit Kontaktkleber, das war mir nie so recht sympathisch. Zumindest auf großen Flächen lässt sich das Zeug kaum ohne Wellen auftragen, die Lösungsmittel sind auch nicht ohne. Sprühkleber habe ich auch schon verwendet, das geht für die Rockerbox ganz gut.

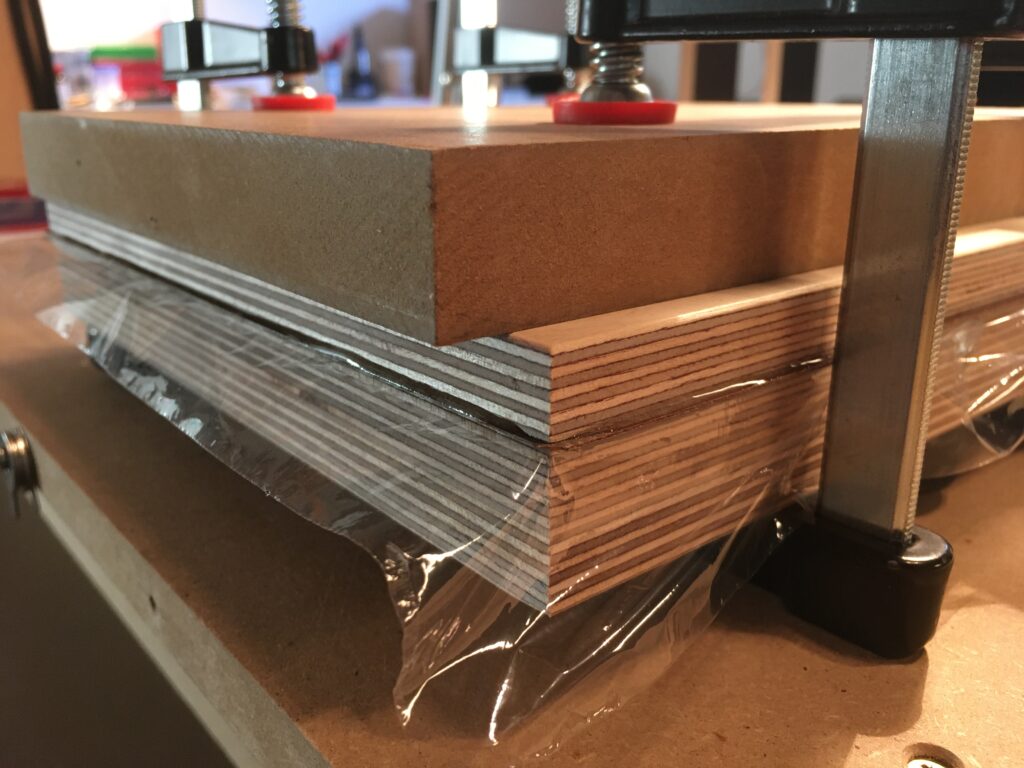

Besser gefällt mir Epoxy, die Verklebung hält dauerhaft und das Material lässt einem Zeit alles passend auszurichten. Für die 6-Zoll Rockerbox nutze ich ein nicht mehr ganz frisches Restgebinde, 12 g flüssiges Gold und das Ebony Star sitzt plan und fest. Schutzmaßnahmen empfohlen (Aktivkohlemaske und Handschuhe).
Da das Epoxy schnell durchhärtet folgen die bereits verklebten Seitenwände ohne lange Wartezeit. Morgen noch das Laminat mit dem Einhandfräser trimmen und alles mit Porenfüller versiegeln, dann folgt schon der Zusammenbau.
Nachdem das Wetter kaum zu Aktivitäten im Freien einlädt, hat die Rockerbox für den 6″ f/5 Baby-BoxKite Prototypen am Wochenende Fortschritte gemacht. Noch fehlen die Aussparungen und die Basis, aber die Höhenräder sind sorgfältig eingeschliffen und die Reibung kann durch Verschieben der Teflon-Pads justiert werden.
Das Fräsen und Schleifen der Höhenräder und der Aufnahme in den Seitenteilen der Rockerbox bedeutet etwas Arbeit, so habe ich die Teile für den Prototypen gleich in Multiplex gebaut. Große Überraschungen sind nicht zu erwarten, den Durchmesser der Höhenräder (203 mm) konnte ich mit dem alten 8-Zoll testen.
Für Marcus bauen wir das noch einmal in schön, ich werde sicher die nächsten Jahre mit dem Prototypen beobachten – und mich über die Rockerbox freuen.
Nur 29 Tage zwischen dem ersten und dem letzten Foto: gestern konnten wir den sehr guten Himmel für das First Light des neuen 6″ f/5 Baby-BoxKite Prototyps nutzen und gleich eine kleine Nebel-Tour durch den Orion unternehmen.
Bei angenehmen 2° Lufttemperatur hatten wir viel Spaß beim Testen und Beobachten. Alle Okulare kommen in den Fokus, der Sterntest sieht auf Anhieb gut aus. Sehr interessant der direkte Vergleich mit dem 8″ f/6, der Unterschied ist deutlich, aber wir waren doch immer wieder erstaunt was mit dem 6″ alles geht.
Angeschaut haben wir das Trapez im Orionnebel (Theta1 Ori), mit dem 8″ waren die E und F-Komponenten gut sichtbar, mit dem 6″ immerhin noch E.
Der Flame-Nebel (NGC 2024) war ohne Filter im 8″ gut und im 6″ gerade noch zu sehen. Mit UHC-Filter im 8″ waren die Konturen deutlicher, ein Fall für eine Skizze, wir wollten aber weiter.
M 78, der einzige Reflexionsnebel im Messier-Katalog, war in beiden Teleskopen gut zu sehen und bietet sich wegen seiner einfachen Struktur und der beiden eingebetten Sterne wirklich zum Zeichnen an. Kommt auf die Liste.
NGC 1788 ist ein schwächerer Reflexionsnebel, der auch im 8″ leicht zu übersehen ist (aber nicht von Marcus). Haben wir mit dem 6″ nicht versucht.
Zum Abschluss haben wir dem Orion den Rücken zugekehrt und Polaris für einen ersten Test mit dem Ronchi-Okular eingestellt.
Sobald die Werkstatt aufgeräumt ist geht es weiter.

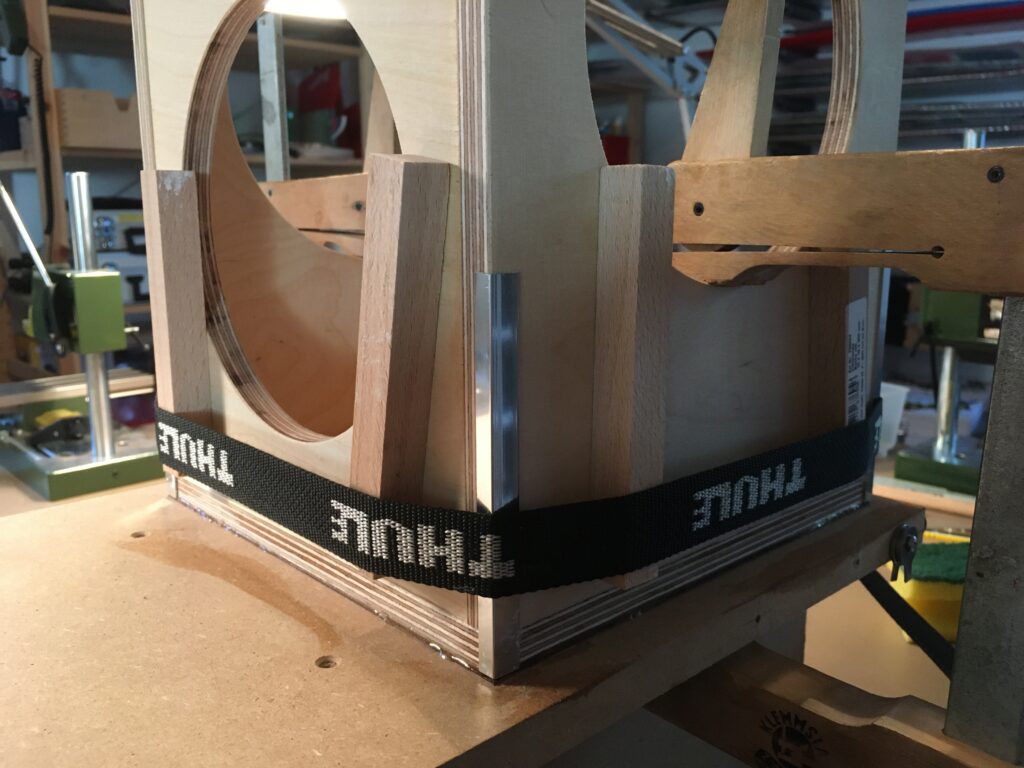

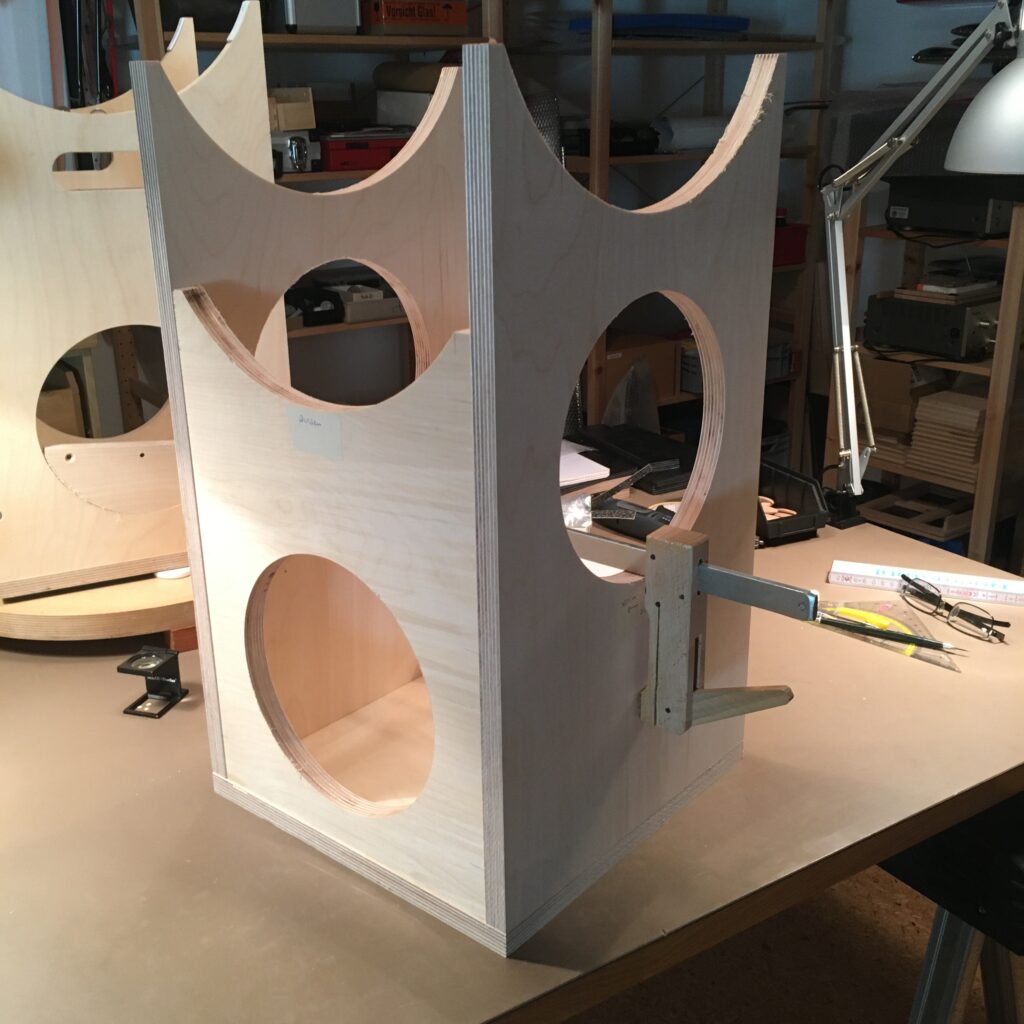

Heute endlich die MKII Rockerbox für das BoxKite verklebt, gefräst habe ich die Teile im Januar. Das Bayerische Teleskopmeeting (BTM) auf dem Osterberg bei Pfünz startet in weniger als zwei Wochen, da möchte ich das neue Teleskop dabeihaben.
Die Holzteile (18 mm Birke Multiplex) fallen optisch nicht besonder schön aus und sind auch nicht 100% masshaltig, aber wie Alvin Lee zu sagen pflegte, “near enough for jazz”. Ich habe sie gründlich geschliffen und vor dem Zusammenbau eine dünne Schicht Schnellschleifgrundierung aufgerollt. Ist erst einmal alles verklebt wird das wesentlich umständlicher.
Das BoxKite-Teleskop hat einen Rahmen aus Aluminiumrohren und Aluverbund, wobei ich für das Treffen den Prototypen mitnehmen werde, der vollständig aus Holz besteht. Tubus und Rockerbox wiegen jeweils 8 kg, überraschend leicht, wenn man sie das erste Mal in die Hand nimmt!
